4D Doc Center : TRANSFORM PICTURE

4D v13.4

TRANSFORM PICTURE


TRANSFORM PICTURE ( imagem ; operador {; param1 {; param2 {; param3 {; param4}}}} )

Parâmetro	Tipo	Descrição
imagem	Imagem	Fonte da imagem a ser transformada
		Imagem resultante depois da transformação
operador	Inteiro longo	Tipo de transformação a ser feita
param1	Real	Parâmetro de transformação
param2	Real	Parâmetro de transformação
param3	Real	Parâmetro de transformação
param4	Real	Parâmetro de transformação

Descrição

O comando TRANSFORM PICTURE permite aplicar uma transformação de tipo operador à imagem passada no parâmetro imagem.

Nota: este comando estende as funcionalidades oferecidas pelos operadores convencionais de transformação de imagens (+/, etc., ver a seção ). Estes operadores permanecem totalmente utilizáveis em 4D v11.

A imagem fonte se modifica diretamente depois da execução do comando. Note que exceto por “Crop” e “Fade to grey scale,” as operações não são destrutivas e podem ser desfeitas realizando a operação contrária o via a operação “Reset”. Por exemplo, uma imagem reduzida a 1% retomará seu tamanho original sem alterações é aumentado 100 vezes. As transformações não modificam o tipo original da imagem: por exemplo, uma imagem vetorial permanecerá vetorial depois de sua transformação.

Em operador, passe o número da operação a ser realizada e em param, os parâmetros necessários para esta operação (o número de parâmetros depende da operação). Em operador pode utilizar uma das constantes do tema “”. Estes operadores e seus parâmetros se descrevem na seguinte tabela:

operador (valor)	param1	param2	param3	param4	Valores
Reset (0)	-	-	-	-
Scale (1)	Largura	Altura	-	-	Fatores
Translate (2)	Eixo X	Eixo Y	-	-	Píxels
Flip horizontally (3)	-	-	-	-
Flip vertically (4)	-	-	-	-
Crop (100)	Orig. X	Orig. Y	Largura	Altura	Píxels
Fade to grey scale (101)	-	-	-	-

• Reset: todas as operações matriciais efetuadas na imagem (redimensionar, voltar, etc.) se desfazem.

• Scale: a imagem se redimensiona horizontalmente e verticalmente de acordo aos valores passados em param1 e param2 respectivamente. Estes valores são fatores: por exemplo, para aumentar a largura 50%, passe 1.5 em param1 e para reduzir a altura 50%, passe 0.5 em param2.

• Translate: a imagem se move param1 píxels horizontalmente e param2 píxels verticalmente. Passe um valor positivo para mover-se direita ou para baixo e um valor negativo para mover-se para a esquerda ou para cima.

• Flip horizontally e Flip vertically: o efeito espelho é aplicado à imagem original. Todo movimento efetuado anteriormente não será considerado.

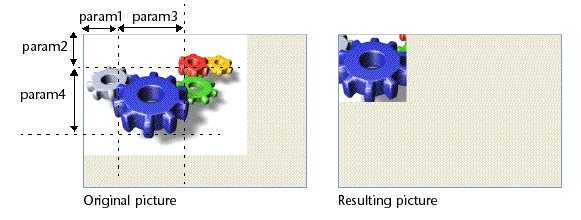

• Crop: a imagem se recorta a partir do ponto de coordenadas param1 e param2 (expresso em píxels). A largura e a alatura da nova imagem são determinados pelos parâmetros param3 e param4. Esta transformação não pode ser anulada.

• Fade to grey scale: a imagem se converte a escala de cinzas (nenhum parâmetro é necessário). Esta transformação não pode ser desfeita.

Exemplo

Este é um exemplo de corte de uma imagem (a imagem se mostra no formulário com o formato “Truncado (não-centrado)”):

TRANSFORM PICTURE($vpEngrenagem;Crop;50;50;100;100)
