TRANSFORM PICTURE


TRANSFORM PICTURE ( imagen ; operador {; param1 {; param2 {; param3 {; param4}}}} )

Parámetro	Tipo	Descripción
imagen	Imagen	Imagen fuente a transformar
		Imagen resultante de la transformación
operador	Entero largo	Tipo de transformación a efectuar
param1	Real	Parámetro de la transformación
param2	Real	Parámetro de la transformación
param3	Real	Parámetro de la transformación
param4	Real	Parámetro de la transformación

Descripción

El comando TRANSFORM PICTURE permite aplicar una transformación de tipo operador a la imagen pasada en el parámetro imagen.

Nota: este comando extiende las funcionalidades ofrecidas por los operadores convencionales de transformación de imágenes (+/, etc., ver la sección ). Estos operadores permanecen totalmente utilizables en 4D v11.

La imagen fuente se modifica directamente después de la ejecución del comando. Note que excepto por “Crop” y “Fade to grey scale,” las operaciones no son destructivas y pueden deshacerse realizando la operación contraria o vía la operación “Reset”. Por ejemplo, una imagen reducida a 1% retomará su tamaño original sin alteraciones si se agranda 100 veces. Las transformaciones no modifican el tipo original de la imagen: por ejemplo, una imagen vectorial permanecerá vectorial después de su transformación.

En operador, pase el número de la operación a llevar a cabo y en param, el o los parámetro(s) necesarios para esta operación (el número de parámetros depende de la operación). En operador puede utilizar una de las constantes del tema “”. Estos operadores y sus parámetros se describen en la siguiente tabla:

operador (valor)	param1	param2	param3	param4	Valores
Reset (0)	-	-	-	-
Scale (1)	Ancho	Alto	-	-	Factors
Translate (2)	Eje X	Eje Y	-	-	Píxeles
Flip horizontally (3)	-	-	-	-
Flip vertically (4)	-	-	-	-
Crop (100)	Orig. X	Orig. Y	Ancho	Alto	Píxeles
Fade to grey scale (101)	-	-	-	-

• Reset: todas las operaciones matriciales efectuadas en la imagen (redimensionar, voltear, etc.) se deshacen.

• Scale: la imagen se redimensiona horizontalmente y verticalmente de acuerdo a los valores pasados en param1 y param2 respectivamente. Estos valores son factores: por ejemplo, para agrandar el ancho 50%, pase 1.5 en param1 y para reducir la altura 50%, pase 0.5 en param2.

• Translate: la imagen se mueve param1 píxeles horizontalmente y param2 píxeles verticalmente. Pase un valor positivo para moverse a la derecha o hacia abajo y un valor negativo para moverse hacia la izquierda o hacia arriba.

• Flip horizontally y Flip vertically: el efecto espejo se aplica a la imagen original. Todo movimiento efectuado anteriormente no se tendrá en cuenta.

• Crop: la imagen se recorta a partir del punto de coordenadas param1 y param2 (expresado en píxeles). El ancho y el alto de la nueva imagen son determinados por los parámetros param3 y param4. Esta transformación no puede anularse.

• Fade to grey scale: la imagen se convierte a escala de grises (ningún parámetro es necesario). Esta transformación no puede deshacerse.

Ejemplo

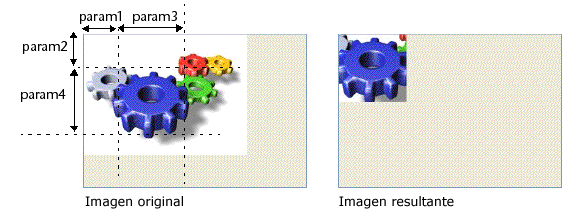

Este es un ejemplo de corte de una imagen (la imagen se muestra en el formulario con el formato “Truncado (no-centrado)”):

TRANSFORM PICTURE($vpEngranaje;Crop;50;50;100;100)
