TRANSFORM PICTURE


TRANSFORM PICTURE ( picture ; operator {; param1 {; param2 {; param3 {; param4}}}} )

引数	型	説明
picture	ピクチャー	変換するソースピクチャ
		変換した結果のピクチャ
operator	倍長整数	行う変換のタイプ
param1	実数	変換パラメタ
param2	実数	変換パラメタ
param3	実数	変換パラメタ
param4	実数	変換パラメタ

説明

TRANSFORM PICTURE コマンドは、picture引数に渡したピクチャに、operatorタイプの変換を適用するために使用します。

Note: このコマンドはピクチャ変換演算子 (+/ 等, の節参照) で提供される機能を拡張します。これらの演算子は4D v11でも利用可能です。

コマンド実行後、ソースpictureは直接更新されます。“Crop”と“Fade to grey scale,”処理を除き処理は可逆的で、反対の処理を行うか“Reset”処理を行うことで元に戻すことができます。例えば、1%に縮小されたピクチャは後で100倍することで、変換されることなく元のサイズに戻せます。変換は元のピクチャタイプを変更しません。例えばベクタピクチャは変換後もベクタピクチャです。

operatorには実行する処理を示す数値を渡し、paramには処理に必要なパラメタを渡します。必要なパラメタの数は処理により異なります。“”テーマの定数をoperatorに指定できます。処理とパラメタの説明は以下のとおりです:

operator (値)	param1	param2	param3	param4	値
Reset (0)	-	-	-	-
Scale (1)	幅	高さ	-	-	係数
Translate (2)	X軸	Y軸	-	-	ピクセル
Flip horizontally (3)	-	-	-	-
Flip vertically (4)	-	-	-	-
Crop (100)	X座標	Y座標	幅	高さ	ピクセル
Fade to grey scale (101)	-	-	-	-

Reset: ピクチャに対して実行されたすべてのマトリクス処理 (scale, flip等) が取り消されます。
Scale: param1とparam2に渡された値に基づき、ピクチャは水平および垂直方向にサイズ変更されます。これらの値は係数です。例えば幅を50%拡げるにはparam1に1.5を渡します。高さを50%縮めるにはparam2に0.5を渡します。
Translate: ピクチャは水平方向にparam1ピクセル、垂直方向にparam2ピクセル移動されます。右方向あるいは下方向に移動するには正数を、左方向あるいは上方向に移動するには負数を渡します。
Flip horizontallyとFlip vertically: 元のピクチャは反転されます。事前に実行された移動は考慮されません。
Crop: ピクチャは、param1とparam2座標 (ピクセル) を開始位置として、切り取られます。新しいピクチャの幅と高さをparam3とparam4で指定します。この処理は取り消すことができません。
Fade to grey scale: ピクチャはグレースケールに変更されます。引数は必要ありません。この処理は取り消すことができません。

例題

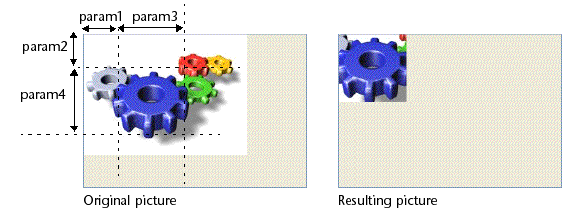

以下はピクチャ切り取りを行う例題です (ピクチャはフォーム上で “トランケート (中央あわせなし)” フォーマットで表示されています):

TRANSFORM PICTURE($vpGears;Crop;50;50;100;100)
