Operadores de Imagem
Operadores de Imagem
Uma expressão que utiliza um operador de imagens devolve uma imagem. A seguinte tabela mostra os operadores de imagens.
| Operação | Sintaxe | Ação |
| Concatenação horizontal | Imag1 + Imag2 | Adiciona Imag2 a direita de Imag1 |
| Concatenação Vertical | Imag1 / Imag2 | Adiciona Imag2 debaixo de Imag1 |
| Superposição exclusiva | Imag1 & Imag2 | Realiza um OR exclusivo entre Imag1 e Imag2 |
| Superposição inclusiva | Imag1 | Imag2 | Realiza um OR inclusivo entre Imag1 e Imag2 |
| Rolagem Horizontal | Imagem + Número | Move a imagem horizontalmente um número de píxels |
| Rolagem Vertical | Imagem / Número | Move a imagem verticalmente um número de píxels |
| Redimensionamento | Imagem * Número | Redimensiona Imagem na porcentagem Número |
| Extensão horizontal | Imagem *+ Número | Redimensiona Imagem horizontalmente na porcentagem Número |
| Extensão vertical | Imagem */ Número | Redimensiona Imagem verticalmente na porcentagem Número |
Os dois operadores & e | sempre devolvem uma imagem tipo mapa de bits, sem importar a natureza das duas imagens fonte. A razão é que 4D primeiro desenha as imagens em memória em mapas de bits, depois calcula a imagem resultante aplicando o operador OR nos píxels do mapa de bits.
Os outros operadores de imagens devolvem imagens vetoriais se as duas imagens fonte são vetoriais. Lembre, entretanto, que as imagens impressas com o formato de saída On Background são impressas como mapas de bits.
Nos seguintes exemplos, todas as imagens são mostradas utilizando o formato de saída On Background.
Esta é a imagem círculo:
Esta é a imagem retângulo:
Nos seguintes exemplos, cada expressão é seguida por sua representação gráfica.
- Concatenação horizontal

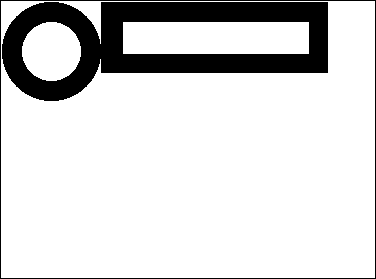

círculo+retângulo ` Situa o retângulo à direita do círculo

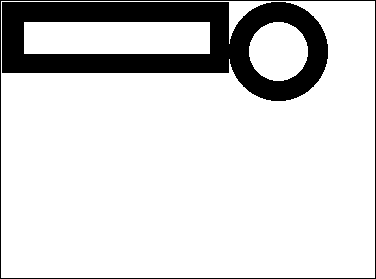

retângulo+círculo ` Situa o círculo à direita do retângulo
- Concatenação vertical
círculo/retângulo ` Pôr o retângulo baixo o círculo

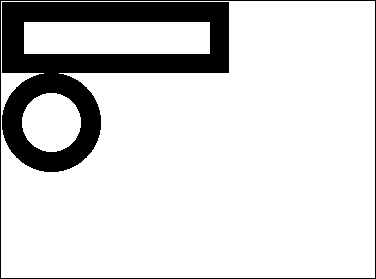

retângulo/círculo ` Põe o círculo baixo o retângulo
- Superposição exclusiva (Ou exclusivo)

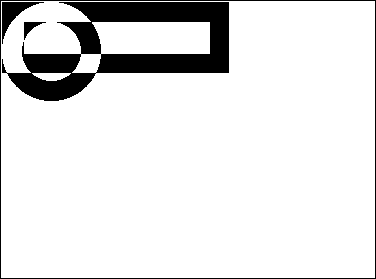

círculo&retângulo ` Ou Exclusivo das duas imagens
- Superposição inclusiva (Ou inclusivo)

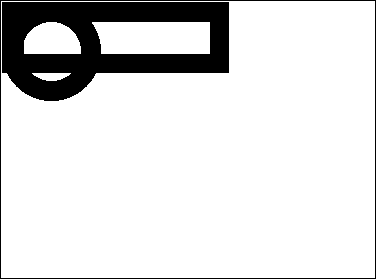

círculo|retângulo ` Ou Inclusivo de duas imagens
- Deslocamento horizontal

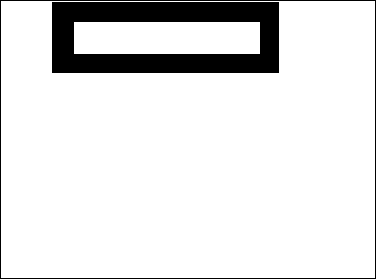

retângulo+50 ` Move o retângulo 50 píxels à direita

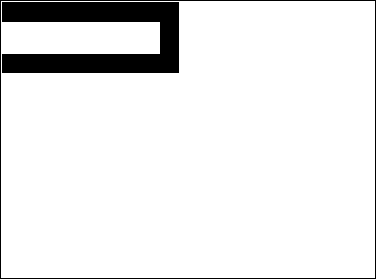

retângulo-50 ` Move o retângulo 50 píxels à esquerda
- Rolagem vertical

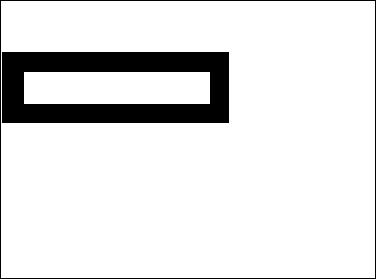

retângulo/50 ` Move o retângulo 50 píxels para baixo

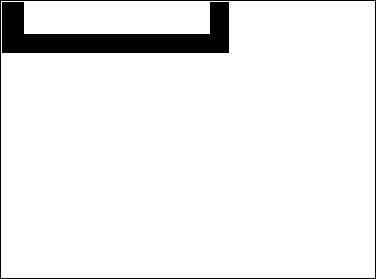

retângulo/-20 ` Move o retângulo 20 píxels para cima
- Redimensionamento

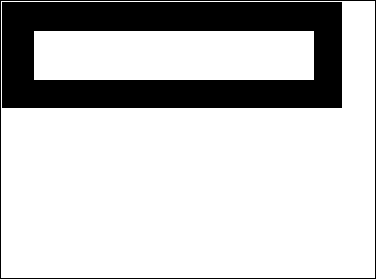

retângulo*1.5 ` Aumenta o tamanho do retângulo em 50%

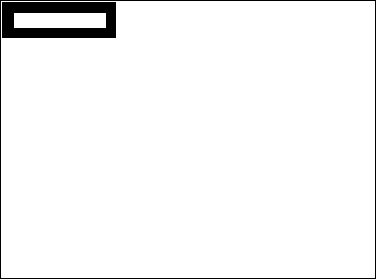

retângulo*0.5 ` Reduz o tamanho do retângulo em 50%
- Extensão horizontal

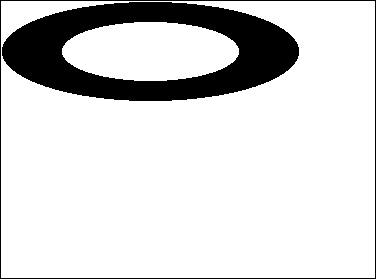

círculo*+3 ` O círculo fica 3 vezes mais grande

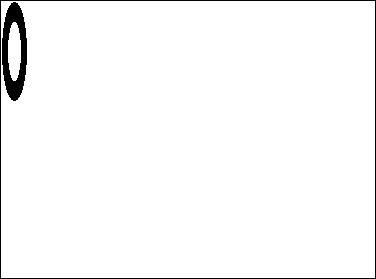

círculo*+0.25 ` A largura do círculo é reduzido a um quarto de seu tamanho original
- Extensão vertical

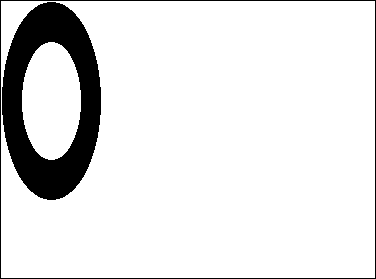

círculo*/2 ` O círculo dobra sua altura

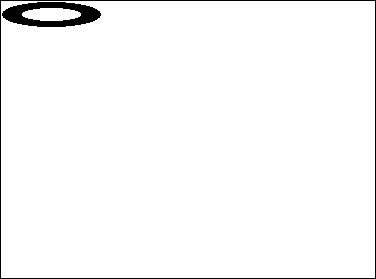

círculo*/0.25 ` A altura do círculo se reduz a um quarto de seu tamanho original
