Tipos de gráficos em 3D

Esta seção descreve os tipos de gráficos tridimensionais. O diagrama a seguir mostra um gráfico tridimensional (com três eixos):

Da mesma forma que com um gráfico bidimensional, o eixo X (ou eixo de categorias) mostra as categorias nas quais se dividem a informação. Por exemplo, se você desenhar o número de computadores vendidos por ano, deve localizar os anos no eixo X.

Em um gráfico tridimensional, o eixo Y também é chamado de eixo de séries. Cada categoria que é composta de uma ou mais séries de informação que fragmentam a informação para cada valor do campos eixo X. Cada ponto de dados no gráfico é a interseção de uma categoria e uma série. No exemplo anterior, cada modelo de computador é uma série.

Em um gráfico tridimensional, as séries são exibidas em seu próprio eixo. Cada série tem seu próprio padrão, mas agora também estão separadas das outras por um espaço.

O eixo Z mostra os valores calculados para cada combinação de categoria e séries. No exemplo de venda de computadores, o eixo X terá o número de computadores vendidos de cada modelo, por ano. Por exemplo, se em 2001 foram vendidos 180 computadores CAIRO Pro, o valor correspondente do eixo Z no eixo X categoria “2001” e eixo Y série “CAIRO Pro”, será 180.

As opções dos gráficos 3D permitem mudar a aparência ou variar alguns de seus mecanismos.  Para ver as opções disponíveis para um gráfico, dê um duplo clique diretamente nele ou escolha Opções no menu Gráfico de 4D Chart.

Os gráficos de colunas 3D, da mesma forma que os gráficos de colunas 2D, comparam um elemento com outros, ou um ou mais elementos em um período de tempo.

Para os gráficos de colunas 3D, estão disponíveis as seguintes opções:

• Intervalo/Largura de categorias eixo X: o espaço ou largura entre as categorías no gráfico. Quanto maior seja o espaço entre as séries, menor será a largura das categorias.
• Intervalo/Largura de categorias eixo Y: o espaço ou largura das séries no gráfico. Quanto maior seja o espaço entre as séries, menor será a largura das séries.
• Somente máximos: só é mostrada a superfície superior de cada coluna.

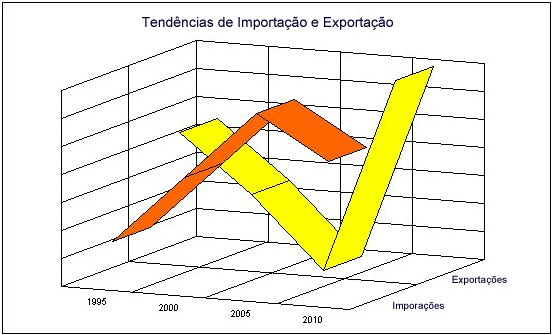

Os gráficos de linhas 3D mostram as tendências de seus dados e devem ser utilizados para categorias contínuas, como o tempo.

Para os gráficos de linhas 3D está disponível a seguinte opção:

• Intervalo: o intervalor entre as séries no gráfico. Quanto maior seja o espaço entre as séries, menor será a largura das séries.
• Largura: a largura entre as séries no gráfico.

Os gráficos de áreas 3D enfatizam o volume ou tamanho das séries em uma categoria contínua, como o tempo.

Para os gráficos de áreas 3D está disponível a seguinte opção:

• Intervalo: o intervalo entre as séries no gráfico. Quanto maior seja o espaço de separação entre séries, será menor a largura das séries.
• Largura: a largura das séries no gráfico.

Os gráficos de superfície mostram dados tridimensionais onde os valores do eixo Z variam em função dos valores nos eixos X e Y. Os gráficos de superfície são utilizados em geral para desenhar resultados de fórmulas matemáticas.

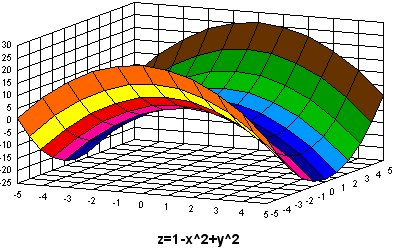

O gráfico a seguir foi criado utilizando uma fórmula matemática:

Para os gráficos de superfície 3D está disponível a seguinte opção:

• Somente máximos: só mostra a parte superior da superfície, não mostra os lados. Esta opção é a utilizada no exemplo anterior.

Os gráficos de triângulos 3D comparam um elemento com outro, ou um ou mais elementos em um período de tempo. Os gráficos de triângulos 3D são uma alternativa aos gráficos de colunas 3D.

Para os gráficos de triângulos 3D estão disponíveis as seguintes opções:

• Intervalo/Largura: o intervalo ou largura entre as séries no gráfico. Quanto maior seja o espaço de separação entre séries, menor será a largura das séries.
• Inverter: os triângulos aparecem invertidos verticalmente.
•
• Desenhar valores a zero: se esta opção não estiver selecionada, os valores zero são omitidos do gráfico.

Os gráficos de alfinetes 3D mostram a interseção de três valores. Cada ponto de dados está conectado com o plano Categoria com uma linha vertical.

A opção a seguir está disponível para gráficos de alfinetes 3D:

• Oval/Quadrado: utilize esta opção para especificar se a cabeça dos alfinetes deve ser oval ou quadrada.
