GRAPHE


GRAPHE ( zoneGraphe ; graphNum ; xCatégories {; zValeurs} {; zValeurs2 ; ... ; zValeursN} )

Paramètre	Type	Description
zoneGraphe	Variable graphe, Variable image	Zone de graphe ou Variable image
graphNum	Entier long	Numéro de type de graphe
xCatégories	Tableau	Catégories sur l'axe des x
zValeurs	Tableau	Valeurs à représenter graphiquement (jusqu'à 8 valeurs)

Description

La commande GRAPHE crée un graphe dans une zone de graphe ou une variable image placée dans un formulaire à partir de valeur provenant de tableaux. La commande GRAPHE doit impérativement être placée dans la méthode formulaire ou dans une méthode objet appartenant au formulaire, ou encore dans une méthode projet appelée par l'une des deux précédentes.

Les graphes générés par cette commande peuvent être dessinés soit à l'aide du plug-in intégré 4D Chart, soit, depuis la version 11 de 4D, via le moteur de rendu SVG intégré.

Note : SVG (Scalable Vector Graphics) est un format de fichier graphique vectoriel (extension .svg). Basé sur le XML, ce format est largement répandu et peut être notamment affiché par les navigateurs Web. Pour plus d'informations, reportez-vous à l'adresse http://www.w3.org.Graphics/SVG /. La commande SVG EXPORTER VERS IMAGE vous permet également de tirer parti du moteur SVG intégré.

C'est le type du paramètre zoneGraphe qui détermine le moteur graphique utilisé pour le rendu : si vous passez une référence de zone 4D Chart ou une variable de zone de graphe, le plug-in 4D Chart sera utilisé. Si vous passez une variable image, le moteur SVG sera utilisé. Vous pouvez choisir le type de moteur en fonction des critères suivants :

Les graphes générés par 4D Chart peuvent être entièrement contrôlés, manipulés et enrichis par programmation, via les commandes du plug-in 4D Chart. Pour plus d'informations sur les commandes de 4D Chart, reportez-vous au manuel Langage de 4D Chart.
Les graphes générés par le moteur SVG ont un aspect plus moderne et bénéficient des fonctions d'interface associées aux variables images : menu contextuel en mode Application (permettant notamment le choix du format d'affichage), barres de défilement, etc.

Passez dans le paramètre zoneGraphe soit un nom de zone de graphe (ou une référence de zone 4D Chart), soit une variable image 4D, en fonction du moteur de rendu à utiliser. Ces zones sont créées en mode Développement, dans l'éditeur de formulaires. Pour plus d'informations, reportez-vous au manuel Mode Développement de 4D.

Le paramètre graphNum définit le type de graphe à utiliser. Vous devez passer un nombre entre 1 et 8. Les différents types de graphes disponibles sont listés dans l'exemple présenté plus bas. Une fois le graphe créé, vous pouvez modifier son type en modifiant la valeur de graphNum et en exécutant de nouveau la commande GRAPHE.

Le paramètre xCatégories définit les valeurs qui seront utilisées pour l'axe des X. Vous pouvez passer un champ de type chaîne, Heure, Date, ou un type numérique. Il doit y avoir le même nombre d'éléments de tableau dans xCatégories qu'il y en a dans chaque zValeurs.

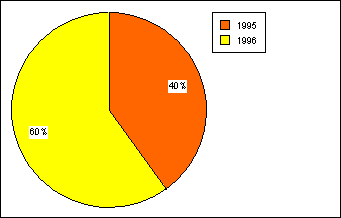

Le paramètre zValeurs définit les valeurs à représenter graphiquement. Elles doivent être de type numérique. Vous pouvez passer jusqu'à huit ensembles de données. Les graphes en secteurs ne représentent que le premier zValeurs.

Exemple

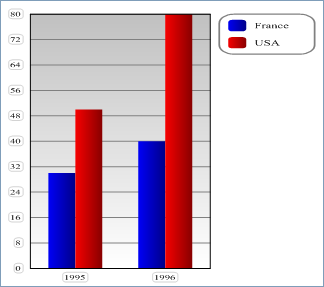

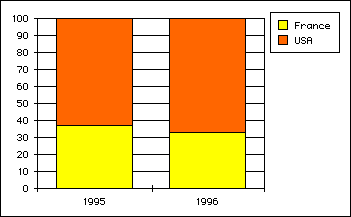

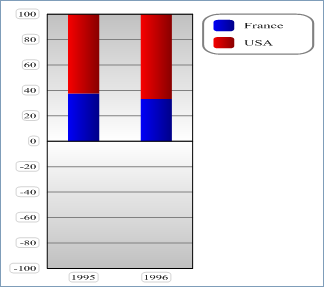

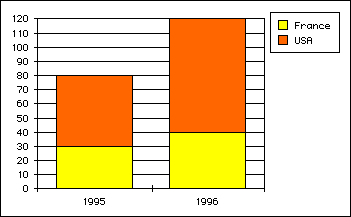

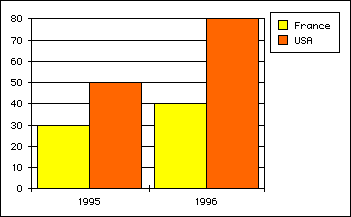

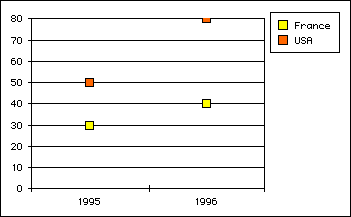

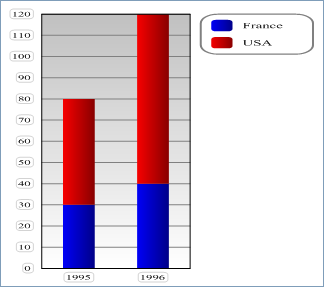

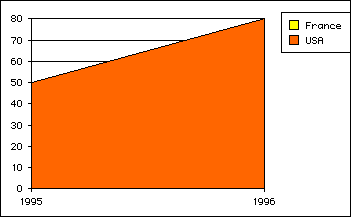

L'exemple suivant illustre les différents types de graphes que vous pouvez obtenir avec chaque moteur graphique. Ce code doit être placé dans la méthode formulaire (ou une méthode objet) du formulaire contenant la zone de graphe ou la variable image. A noter que, dans notre exemple, les données représentées sont constantes, ce qui n'est généralement pas le cas :

 C_IMAGE(vGraph) `A passer si vous souhaitez utiliser le moteur SVG

 TABLEAU ALPHA(4;X;2) ` Création d'un tableau pour l'axe des X

 X{1}:="1995" ` libellé X #1

 X{2}:="1996" ` Libellé X #2

 TABLEAU REEL(A;2) ` Création d'un tableau pour l'axe des Z

 A{1}:=30 ` Insertion des données

 A{2}:=40

 TABLEAU REEL(B;2) ` Création d'un second tableau pour l'axe des Z

 B{1}:=50 ` Insertion des données

 B{2}:=80

 vType:=1  ` Initialisation du type de graphe

 GRAPHE(vGraph;vType;X;A;B) ` Dessiner le graphe

 PARAMETRES DU GRAPHE(vGraph;0;0;0;0;Faux;Faux;Vrai;"France";"USA") ` Définition des légendes du graphe
