4D v12.4
GRAPH
|
GRAPH ( Diagrammbereich ; Diagrammnr ; xEtiketten {; yElemente} {; yElemente2 ; ... ; yElementeN} ) | ||||||||
Parameter | Typ | Beschreibung | ||||||
Diagrammbereich | Grafische Variable, Bildvariable |
![]() |
Diagrammbereich oder Bildvariable | |||||
Diagrammnr | Lange Ganzzahl |
![]() |
Nummer des Diagrammtyps | |||||
xEtiketten | Array |
![]() |
Beschriftung der X-Achse | |||||
yElemente | Array |
![]() |
Elemente der Y1- bis Y8-Achsen | |||||
Der Befehl GRAPH erstellt ein Diagramm für einen Diagrammbereich oder eine Bildvariable im Formular. Der Befehl muss in der Formularmethode oder einer Objektmethode eines Formulars gesetzt werden bzw. in einer Projektmethode, die von einer der beiden Methoden aufgerufen wird.
Mit GRAPH erstellte Diagramme lassen sich entweder mit dem integrierten Plug-In 4D Chart oder, ab Version 11, auch mit der integrierten SVG rendering Engine erstellen.
Hinweis: SVG (Scalable Vector Graphics) ist ein Dateiformat für Grafiken, gekennzeichnet mit der Endung .svg. Es basiert auf XML und ist heute weitverbreitet. Es ist besonders für Web Browser geeignet. Weitere Informationen dazu finden Sie im Internet unter http://www.w3.org/Graphics/SVG/. Der Befehl SVG EXPORT TO PICTURE kann auch die Vorteile der integrierten SVG Rendering Engine nutzen.
In Diagrammbereich definieren Sie die gewünschte Engine für Diagramme: Übergeben Sie eine Referenz auf einen 4D Chart Bereich oder eine Variable des Diagrammbereichs, wird das Plug-In 4D Chart verwendet. Übergeben Sie eine Bildvariable, wird die SVG Engine verwendet. Wählen Sie den geeigneten Typ nach folgenden Kriterien aus:
In Diagrammbereich übergeben Sie je nach gewünschter Engine entweder den Namen des Diagrammbereichs (oder eine Referenz auf einen 4D Chart Bereich) oder eine 4D Bildvariable. Der Bereich wird im Designmodus im Formulareditor erstellt. Weitere Informationen dazu finden Sie im Handbuch 4D Designmodus.
Diagrammnr bestimmt den Diagrammtyp. Der Wert muss zwischen 1 und 8 liegen. Die einzelnen Typen sehen Sie in Beispiel 1. Sie können ein bereits erstelltes Diagramm wieder ändern. Ändern Sie dazu den Parameter Diagrammnr und führen den Befehl GRAPH erneut aus.
xEtiketten definiert die Bezeichnungen für die X-Achse (den unteren Teil des Diagramms). Das können Elemente eines Arrays vom Typ alphanumerisch, Datum, Zeit oder Zahl sein. In xEtiketten muss immer die gleiche Anzahl Array-Elemente sein wie in jeder Achse yElemente.
yElemente sind Felder aus Arrays mit numerischen Werten. Sie können bis zu acht Datenmengen darstellen. Diagramme vom Typ Kreis stellen nur den ersten Parameter yElemente dar.
Folgendes Beispiel zeigt die verschiedenen Diagrammtypen, die Sie mit der jeweiligen Engine für Diagramme erhalten können. Der Code dafür wird in eine Formular- oder Objektmethode eingetragen. Er entspricht jedoch nicht der Realität, da die Daten hier konstant sind:
C_PICTURE(vGraph) //Variable des Diagramms
ARRAY STRING(4;X;2) //Erstelle Array für die X-Achse
X{1}:="1995" //X Etitkett #1
X{2}:="1996" //X Etikett #2
ARRAY REAL(A;2) //Erstelle Array für die Y-Achse
A{1}:=30 //Füge einige Daten ein
A{2}:=40
ARRAY REAL(B;2) //Erstelle Array für die Y-Achse
B{1}:=50 //Füge einige Daten ein
B{2}:=80
vType:=1 //Initialisiere Diagrammtyp
GRAPH(vGraph;vType;X;A;B) //Erstelle Diagramm
GRAPH SETTINGS(vGraph;0;0;0;0;False;False;True;"BRD";"USA")
//Setze Beschriftung für das Diagramm

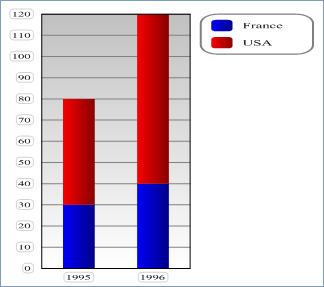

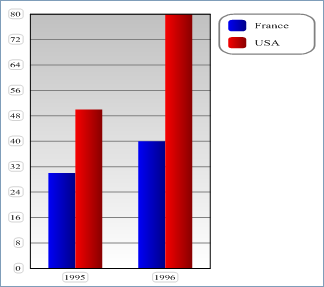

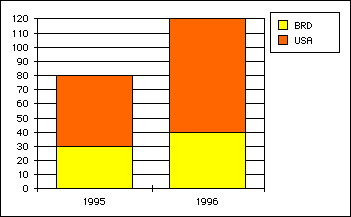

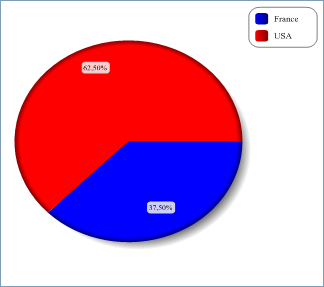

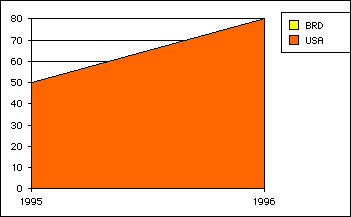

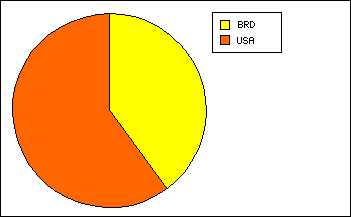

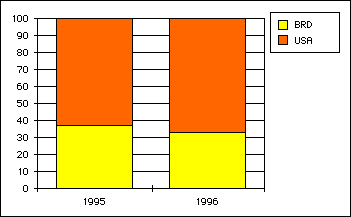

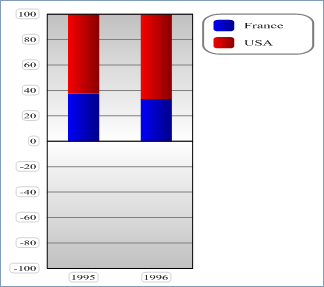

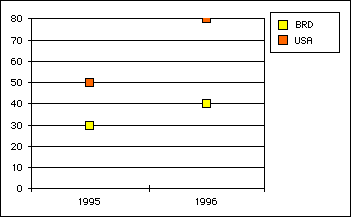

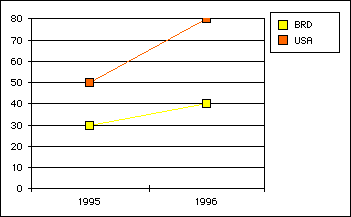

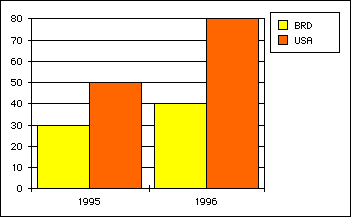

Sie erhalten mit jeder Rendering Engine (4D Chart, dann SVG) folgende Diagramme.
Produkt: 4D
Thema: Diagramme
Nummer:
169
Geändert: 4D v11 SQL
