4D v20Gestión de imágenes |
||||||||||||||||||||||||||||||||||||||||
|
4D v20
Gestión de imágenes
|
Constante | Comentario |
wk proportional | Cuando se utiliza como valor de wk image display mode, la imagen se alinea en la parte superior izquierda de la caja de contenido, no se replica, se escala para ajustarse a la caja de contenido y mantiene su relación de aspecto.
Cuando se utiliza como valor de wk background display mode, preestablece los siguientes atributos:
|
wk proportional centered | Cuando se utiliza como valor de wk image display mode, la imagen se centra en la caja de contenido, no se replica, se escala para ajustarse a la caja de contenido y mantiene su relación de aspecto.
Cuando se utiliza como valor de wk background display mode, preestablece los siguientes atributos:
|
wk replicated | Cuando se utiliza como valor de wk image display mode, la imagen se alinea en la parte superior izquierda de la caja de contenido, se replica y mantiene su tamaño original.
Cuando se utiliza como valor de wk background display mode, preestablece los siguientes atributos:
|
wk replicated centered | Cuando se utiliza como valor de wk image display mode, la imagen se centra en la caja de contenido, se replica y mantiene su tamaño original.
Cuando se utiliza como valor de wk background display mode, preestablece los siguientes atributos:
|
wk scaled to fit | Cuando se utiliza como valor de wk image display mode, la imagen se escala para ajustarse a la caja de contenido y no se replica.
Cuando se utiliza como valor de wk background display mode, se modifican los siguientes atributos:
|
wk truncated | Cuando se utiliza como valor de wk image display mode, la imagen se alinea en la parte superior izquierda de la caja de contenido, no se replica, y mantiene su tamaño original.
Cuando se utiliza como valor de wk background display mode, preestablece los siguientes atributos:
|
wk truncated centered | Cuando se utiliza como valor de wk image display mode, la imagen se centra en la caja de contenido, no se replica, y mantiene su tamaño original.
Cuando se utiliza como valor de wk background display mode, preestablece los siguientes atributos:
|
Agregar imágenes a un documento 4D Write Pro puede lograrse de múltiples maneras y depender de sus necesidades:

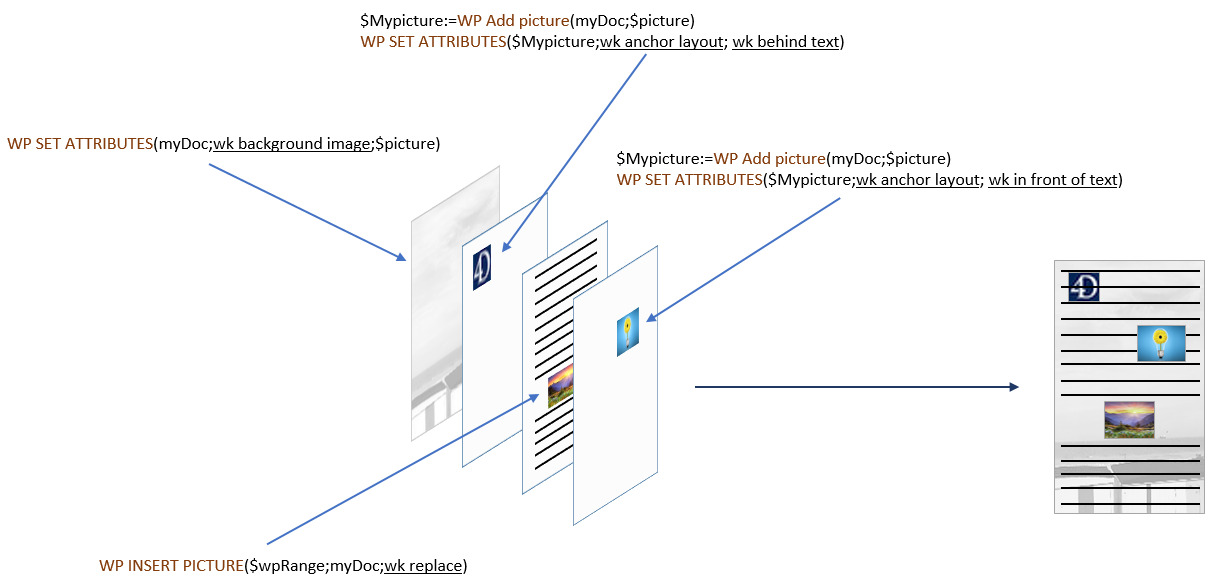

La forma en que agrega una imagen determina la capa en la que está colocada, como se ilustra en el siguiente diagrama:
Las imágenes ancladas se agregan con una posición absoluta, delante y detrás del texto, y también se anclan a la página o partes específicas de un documento (es decir, encabezado, pie de página, secciones). Establecer una posición absoluta para una imagen se logra con los comandos WP Add picture y WP SET ATTRIBUTES.
Las posiciones de las imágenes ancladas se pueden modificar con los siguientes atributos específicos y/o acciones estándar:
Propiedad (constante) | Acción estándar |
wk anchor layout | anchorLayout |
wk anchor horizontal offset | |
wk anchor horizontal align | anchorHorizontalAlign |
wk anchor vertical offset | |
wk anchor vertical align | anchorVerticalAlign |
wk anchor origin | anchorOrigin |
wk anchor page | anchorPage |
wk anchor section | anchorSection |
moveToBack | |
moveToFront |
Todas las imágenes ancladas se muestran únicamente en el modo de visualización de página. No se muestran si:
Puede insertar expresiones 4D que devuelvan imágenes en sus áreas 4D Write Pro. Las expresiones pueden ser variables, campos, métodos proyecto, atributos de objeto o elementos de colección.
Puede ver la referencia de una expresión en la punta de la imagen (*):
(*)Como no hay texto asociado con una imagen anclada, su referencia de expresión no se puede mostrar.
Todos los atributos imagen se pueden aplicar a expresiones imagen (wk image y los atributos wk image url solo se pueden leer). Sin embargo, tenga en cuenta que, dado que las imágenes tienen atributos específicos, 4D Write Pro debe evaluar la expresión al menos una vez para detectar que su resultado es una imagen y manejarla como una expresión de imagen. Esto significa que cuando se inserta una expresión de imagen con WP INSERT FORMULA, se debe llamar WP COMPUTE FORMULAS antes de definir todo atributo imagen.
Nota: al igual que con otras expresiones, las expresiones imagen también se ven afectadas por los comandos WP COMPUTE FORMULAS y WP FREEZE FORMULAS.
Las expresiones imagen ancladas se agregan con el comando WP Add picture (sin el segundo parámetro), seguido de una llamada al comando WP SET ATTRIBUTES con el selector wk image formula.
Ejemplo:
obImage:=WP Add picture(myDoc)
WP SET ATTRIBUTES(obImage;wk image formula;Formula(m_buildPict))
También puede insertar expresiones de imagen usando WP SET ATTRIBUTES y wk image formula en imágenes ancladas existentes.
Nota de compatibilidad: wk image expression aún se puede utilizar para definir expresiones imagen a través de texto. Sin embargo, se recomienda utilizar wk image formula y objetos.
Llamar al comando WP RESET ATTRIBUTES con wk image formula es similar a llamar a WP FREEZE FORMULAS (en todo el documento) en que la expresión es limpiada desde el atributo imagen. Sin embargo, WP FREEZE FORMULAS calcula la expresión antes de borrar, mientras que WP RESET ATTRIBUTES no lo hace. Si nunca se ha calculado una expresión, se mostrará la imagen de marco negro predeterminada.
Las expresiones imagen en línea se agregan con el comando WP INSERT FORMULA.
Ejemplos:
//Inserta una variable imagen</p> <p>WP INSERT FORMULA(wpRange;Formula($vpict);wk prepend)
//Inserta un campo
WP INSERT FORMULA(wpRange;Formula([DOC]SamplePict);wk prepend)
//Inserta un método 4D
WP INSERT FORMULA(wpRange;Formula(M_ComputeChart);wk prepend)
If an image is empty (e.g. it could not be loaded, or it results from an expression that could not be computed, or it uses an unsupported picture format), by default 4D Write Pro displays a black frame rectangle:
You can remove these black rectangles from the current view using:
You can also use the wk visible empty images selector with the WP EXPORT DOCUMENT and WP EXPORT VARIABLE commands to remove the black rectangles from exported contents.
Note that when this option is set, missing image elements will not be displayed at all even if they have borders, width, height, or background; this may impact the page layout for inline images.
Todas las imágenes tienen propiedades (atributos) como altura, ancho, bordes, modo de visualización etc., que se pueden obtener o definir a través del lenguaje 4D Write Pro (WP GET ATTRIBUTES y WP SET ATTRIBUTES) o de acciones estándar.
Puede trabajar con referencias de imágenes (variables de imagen, campos, expresiones) o URL de imágenes (texto que representa una dirección local o de red de la imagen).
Dos conjuntos de atributos le permiten definir si desea establecer u obtener una referencia de imagen o una URL de imagen:
Ejemplo:
$range:=WP Get selection(WPArea) //obtiene la imagen seleccionada por el usuario
$range:=WP Picture range($range) //crea un rango
$url:="http://doc.4d.com/image/logo/poweredby4D_web.png"
WP SET ATTRIBUTES($range;wk image;$url) //define una referencia de imagen desde una URL
//obtener la imagen
C_PICTURE(vPictureGet)
WP GET ATTRIBUTES($range;wk image;vPictureGet) //vPictureGet contiene una imagen
C_TEXT(vPictureURLGet)
WP GET ATTRIBUTES($range;wk image url;vPictureURLGet) //vPictureURLGet=$url
Los siguientes comandos se pueden usar para devolver imágenes:
Puede eliminar imágenes en línea y ancladas con:
Las imágenes se pueden manipular con el ratón o el teclado. Las acciones disponibles incluyen:
Producto: 4D
Tema: Gestión de imágenes
Modificado: 4D v16 R6
Modificado: 4D v18 R2
Referencia 4D Write Pro ( 4D v20)
