Introdução a Imagens

4D v17.4

Formatos Nativos Compatíveis

4D integra uma gestão nativa dos formatos de imagem. Isto significa que as imagens se mostrarão e armazenarão em seu formato original, sem interpretação em 4D. As características específicas dos diferentes formatos (sombras, áreas transparentes, etc.) se conservam ao copiar e colar e se mostrarão sem alteração. Esta suporte nativo é válido para todas as imagens armazenadas em 4D: biblioteca de imagens, imagens coladas em formulários em ambiente Desenho, imagens coladas em campos ou variáveis em modo Aplicação, etc.

4D utiliza APIs nativos para codificar e decodificar imagens (campos e variáveis) em Windows e Mac OS.
Estas implementações oferecem acesso a vários formatos nativos, incluindo o formato RAW, atualmente utilizado em câmaras digitais.

Em Windows, 4D utiliza WIC (Windows Imaging Component).
Em Mac OS, 4D utiliza ImageIO.

Os formatos de imagem mais comuns são compatíveis em ambas plataformas: jpeg, gif, png, tiff, bmp, etc. Em macOS, o formato pdf também está disponível para codificar e decodificar.

A lista completa de formatos compatíveis varia de acordo com o sistema operacional e os codecs personalizáveis que estão instalados no equipamento. Para descobrir quais codecs estão disponíveis, deve usar o comando PICTURE CODEC LIST. Note que a lista de codecs disponíveis para leitura e escrita podem ser diferentes já que a codificação de codecs pode exigir licenças específicas.

Identificadores dos codecs de Imagem

Os formatos de imagens reconhecidos por 4D são devolvidos pelo comando PICTURE CODEC LIST como identificadores de codecs de imagens. Estes identificadores podem ser de duas formas:

uma extensão (por exemplo ".gif")
um tipo Mime (por exemplo "image/jpeg")

A forma utilizada para cada formato depende do modo de declaração do codec a nível do sistema operativo.
A maioria dos comandos de gestão de imagens de 4D podem receber um identificador de codec como parâmetro. Portanto é imperativo utilizar o identificador sistema devolvido pelo comando PICTURE CODEC LIST.

formato de imagem não disponível

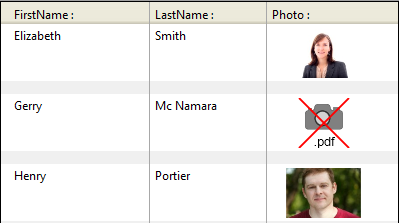

Um ícone específico é mostrado para as imagens guardadas em um formato que não está disponível na máquina. A extensão do formato de falta é mostrado na parte inferior do ícone:

O ícone se utiliza de forma automática sempre que a imagem seja para mostrar:

Este ícone indica que a imagem não pode ser mostrada ou manipular de forma local, mas pode guardar sem alteração para que possa ser mostrada em outras máquinas. Este é o caso, por exemplo, para as imagens PDF em Windows, ou para as imagens baseadas em PICT

Ativação de QuickTime (compatibility)

Por padrão, os codecs de imagem relacionados com QuickTime já não são suportados em 4D a partir da v14.

Por razões de compatibilidade, pode reativar QuickTime em sua aplicação por meio da opção QuickTime support do comando SET DATABASE PARAMETER. No entanto, não recomendamos utilizar codecs QuickTime.

Nota: A opção de reativação QuickTime é ignorada em versões 64-bit de 4D Developer Edition (sem compatibilidade QuickTime).

Coordenadas de um clique sobre uma imagem

4D permite que recupere as coordenadas locais do mouse num campo imagem ou variável no caso de um clique ou que o mouse passe por cima, mesmo se uma rolagem ou zoom foi aplicado à imagem. Este mecanismo, similar àquele do mapa imagem, pode ser usado por exemplo, para manejar barras de botão rodáveis ou a interface de software de cartografia.

As coordenadas são retornadas em MouseX e MouseY Variáveis sistema. As coordenadas são expressas em píxels com respeito ao canto esquerdo superior da imagem (0,0). Se o mouse estiver fora do sistema de coordenadas da imagem, -1 é retornado em MouseX e MouseY.

`Pode obter o valor destas variáveis como parte de eventos de formulários On Clicked, On Double Clicked, On Mouse up, On Mouse Enter, ou On Mouse Move .

Operadores de Imagem

4D lhe permite efetuar operações sobre imagens 4D, tais como concatenação, superposição, etc. Este ponto se trata na seção Operadores de Imagem.
