SVG_PATH_ARC


SVG_PATH_ARC ( objetoSVGPai ; radioX ; radioY ; x ; y {; rotaçao {; traçoArco}} )

Parâmetro	Tipo	Descrição
objetoSVGPai	SVG_Ref	Referencia de traço
radioX	Inteiro longo	Radio da elipse no eixo X
radioY	Inteiro longo	Radio da elipse no eixo Y
x	Inteiro longo	Coordenada do ponto de destino no eixo X
y	Inteiro longo	Coordenada do ponto de destino no eixo Y
rotaçao	Inteiro longo	Valor de rotação
traçoArco	Inteiro longo	Traço do arco

Descrição

O comando SVG_PATH_ARC desenha um arco elíptico, desde o ponto atual ao ponto (x, y), ao final do traço referenciado por objetoSVGPai. Se objetoSVGPai não é uma referencia de um traço (elemento 'path'), é gerado um erro.

O tamanho e a orientação da elipse são definidos por dois rádios (radioX, radioY) e um valor rotaçao no eixo X que indica a rotação da elipse em seu conjunto com respeito ao sistema de coordenadas atual.

O parâmetro opcional traçoArco permite aplicar uma combinação de restrições que vão determinar como será desenhado o arco. A restrição large-arc-flag permite escolher (ou não) o maior dos dois arcos possíveis (maior a 180°) e a restrição sweep-flag define o endereço do traço (ângulo positivo ou negativo).

Os seguintes valores, representam as quatro possíveis combinações das duas restrições:

0: large-arc-flag = 0, sweep-flag = 1
1: large-arc-flag = 1, sweep-flag = 0
2: large-arc-flag = 0, sweep-flag = 0
3: large-arc-flag = 1, sweep-flag = 1

Quando large-arc-flag é igual a 1, se desenha o maior arco (e o menor quando é igual a 0). Quando sweep-flag é igual a 1, o arco desenha em um ângulo positivo (e em um ângulo negativo quando é igual a 0).

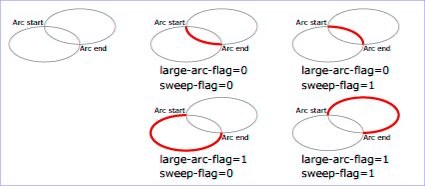

O seguinte esquema ilustra as quatro combinações possíveis:

Por padrão, o valor de traçoArco é 0 (large-arc-flag=0, sweep-flag=1)

Exemplo

Ver os exemplos do comando SVG_New_path.
