Codes de paramètres

Cette section décrit les codes de paramètres fréquemment utilisés par les commandes de 4D Chart. Il s'agit des paramètres :

• typePartie,

• partie,

• motif,

• options.


Lorsque vous modifiez par programmation des éléments d’un graphe, tels que la légende ou l’un des axes, les paramètres typePartie et partie vous permettent de spécifier l’élément du graphe à modifier.

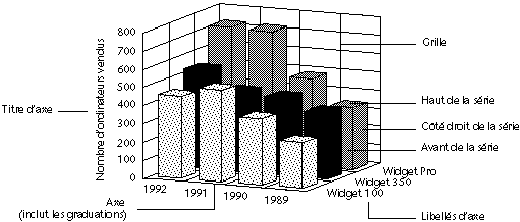

Certains des principaux éléments d’un graphe sont libellés dans l’illustration suivante :

• Voici les codes du paramètre typePartie :


  Code	Elément de graphe
  1	Rectangle de traçage
  2	Légende
  3	Axe
  4	Libellé
  5	Titre
  6	Grille principale
  7	Grille secondaire
  8	Séries
  9	Libellés de valeurs pour les séries

• Voici les codes du paramètre partie :


  Elément de graphe	Code d’élément spécifique
  Rectangle de traçage	Pour des graphes 3D : 0 = Rectangle entier,
  	Pour des graphes 3D : 1 = Arrière, 2 = Côté, 3 = Bas
  Légende	0 = Rectangle de légende
  Axe	0 = Elément, 1 = Séries, 2 = Valeurs
  Libellés	0 = Elément, 1 = Séries, 2 = Valeurs
  Titres	0 = Elément, 1 = Séries, 2 = Valeurs
  Grille principale	0 = Elément, 1 = Séries, 2 = Valeurs
  Grille secondaire	0 = Elément, 1 = Séries, 2 = Valeurs
  Séries/ Libellés de valeurs pour les séries	(Numéro de série * 100) + (Numéro de côté)
  Numéros de côté (pour les côtés des séries)	0 = Tous les côtés (à utiliser aussi pour tous les graphes 2D), 1 = Avant, 2 = Gauche, 3 = Droite, 4 = Haut, 5 = Bas

Note : Les séries des graphes 2D ont 1 côté (Avant) ; celles des graphes 3D peuvent afficher jusqu’à 3 côtés à la fois.

Voici les codes du paramètre motif :

Voici les codes du paramètre options utilisé par les commandes ch_LIRE OPTIONS et ch_FIXER OPTIONS :
